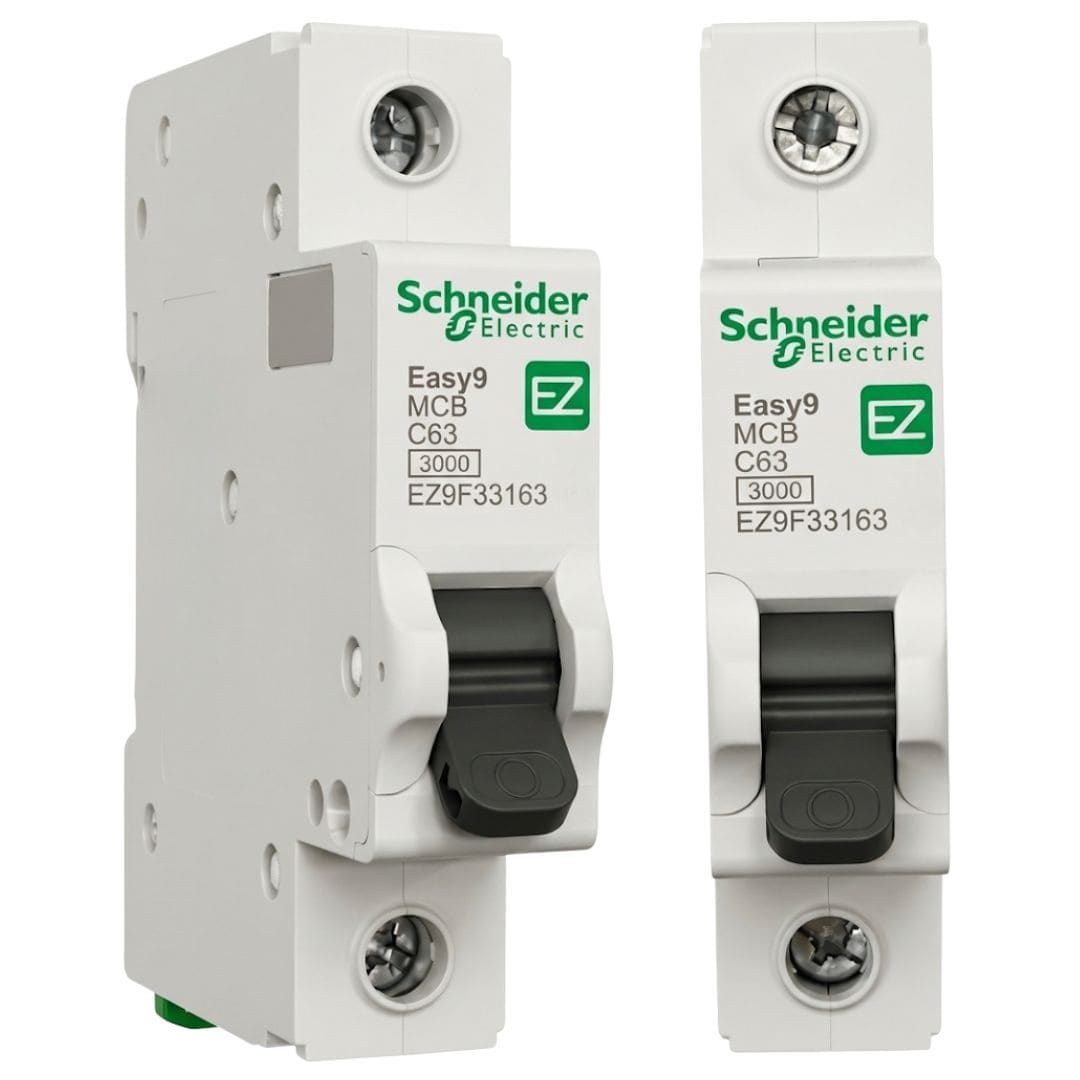

Disjuntor 1x63A C Monopolar 63A Curva C Schneider EASY9

Disjuntor Monopolar 63A Curva C Schneider Easy9 EZ9F34163 para proteção contra sobrecargas e curtos-circuitos em circuitos elétricos de altíssima potência, entradas parciais e linhas troncais em instalações residenciais, comerciais e prediais. Amplamente reconhecido por engenheiros, eletricistas e projetistas como disjuntor 63A curva C Schneider, disjuntor DIN 63 Amperes monopolar ou disjuntor Easy9 1P 63A, este dispositivo da linha Easy9 entrega altíssima confiabilidade e resposta rápida na proteção de condutores de grande bitola e equipamentos de altíssima exigência energética. Disponível na Eletro Center, garante conformidade com as normas ABNT e máxima segurança para o seu quadro de distribuição (QDC).

Desenvolvido para montagem em trilho DIN (35 mm), o disjuntor Easy9 EZ9F34163 conta com capacidade de interrupção (Icn) de 3000 A em 230V~ (ABNT NBR NM 60898-1) e disparo termo-magnético de precisão. Sua Curva C (disparo entre 5 e 10 vezes a corrente nominal) é projetada para suportar correntes de partida moderadas e cargas resistivas ou indutivas elevadas, garantindo a integridade dos condutores elétricos de grande seção sem acionamentos indevidos.

Diferenciais Técnicos e Comerciais

• Selo de Qualidade Schneider Electric: Fabricado por uma das maiores referências mundiais em gestão de energia, oferecendo segurança testada e comprovada em laboratórios internacionais.
• Atuação Rápida e Precisa (Curva C): Sensibilidade ideal para suportar os picos de partida de grandes cargas sem desarmar sem necessidade, mantendo o circuito principal protegido contra sobrecargas contínuas.
• Capacidade de Interrupção de 3kA (NBR NM 60898-1): Suporta correntes de curto-circuito de até 3.000 Amperes em 230V, extinguindo o arco elétrico com total segurança.
• Encaixe Padronizado Trilho DIN (35mm): Instalação rápida, limpa e modular em qualquer quadro de distribuição padrão do mercado.
• Design Robusto com Sinalização Visual: Manopla ergonômica de acionamento suave e gravação clara das especificações técnicas no corpo do produto para fácil identificação no painel.

Informações de Instalação

O disjuntor monopolar Easy9 63A possui largura padrão DIN de 18 mm (1 módulo), facilitando a alocação e o dimensionamento no barramento do quadro de distribuição elétrico (QDC). Seu sistema de fixação por engate rápido em trilho DIN (IEC/EN 60715 - 35 mm) permite uma montagem ágil e substituição simples sem a necessidade de desparafusar todo o conjunto. Os bornes do tipo cage com proteção contra contatos acidentais acomodam com firmeza condutores de até 16 mm², sendo recomendado o uso de cabos elétricos de 16,0 mm² ou superior segundo as diretrizes de dimensionamento da norma NBR 5410 para circuitos troncais de 63A. Adquirindo seus disjuntores na Eletro Center Londrina, você assegura a total conformidade técnica do seu projeto elétrico.

Tabela de Especificações Técnicas

Usos Recomendados

O disjuntor de 63 Amperes Curva C é recomendado para aplicações de alta corrente e proteção de troncos, tais como: alimentação geral de subquadros de distribuição residenciais e comerciais; circuitos de entrada de força e proteção geral para equipamentos de alto consumo; grandes sistemas de aquecimento de água, caldeiras ou bancadas de cargas especiais; e alimentação de máquinas e equipamentos de oficinas, comércios e indústrias leves.

Perguntas Frequentes (FAQ)

Para que serve a Curva C em um disjuntor de 63A?
A Curva C indica que o disparo magnético (em caso de curto-circuito) ocorre quando a corrente atinge entre 5 e 10 vezes o valor nominal (entre 315A e 630A para este disjuntor de 63A). É essencial para proteger linhas de alta capacidade que alimentam cargas pesadas sem desarmar durante pequenos surtos de chaveamento.

Posso usar este disjuntor em circuitos de 110V (127V) e 220V?
Sim! O disjuntor Schneider Easy9 63A Monopolar opera perfeitamente tanto em redes 127V quanto em redes 220V Monofásicas (Fase + Neutro), seccionando e protegendo o condutor de fase com total confiabilidade.

Qual a bitola de cabo recomendada para acompanhar o disjuntor de 63A?
De acordo com as normas de instalação elétrica (como a NBR 5410), circuitos troncais ou de alta corrente operando em 63A exigem condutores de cobre robustos, tipicamente a partir de 16,0 mm² ou superior, dependendo do método de instalação e agrupamento dos eletrodutos, para garantir que o cabo suporte a corrente sem aquecimento excessivo. Fale com a nossa equipe no WhatsApp da Eletro Center para cotar a linha completa de cabos grossos e disjuntores para a sua obra!
