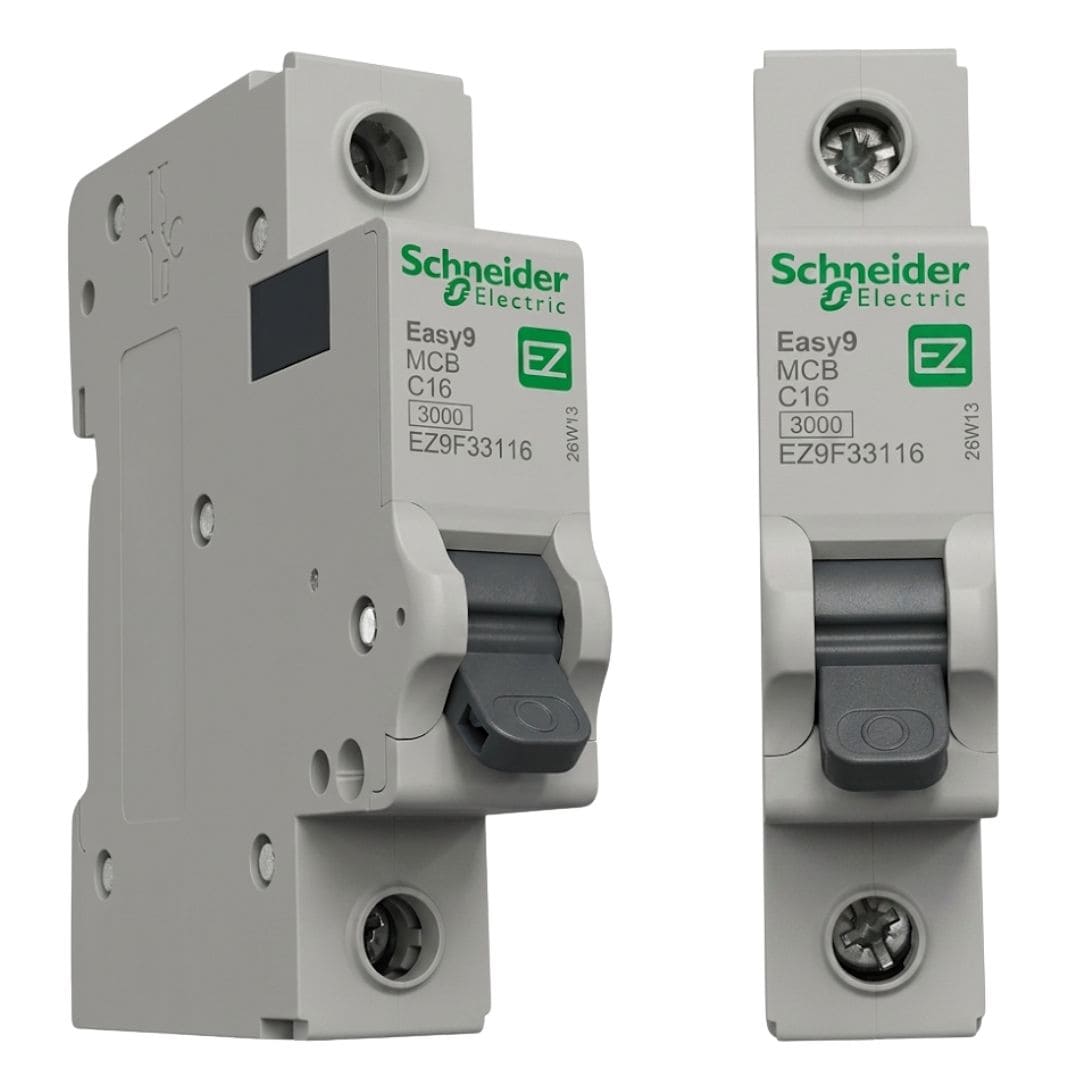

Disjuntor 1x16A C Monopolar 16A Curva C Schneider EASY9
-
R$ 11,07
Disjuntor Monopolar 16A Curva C Schneider Easy9 (EZ9F34116) para proteção contra sobrecargas e curtos-circuitos em circuitos elétricos residenciais, comerciais e prediais de baixa tensão. Amplamente reconhecido por engenheiros, eletricistas e projetistas como disjuntor 16A curva C Schneider, disjuntor DIN 16 Amperes monopolar ou disjuntor Easy9 1P 16A, este dispositivo da linha Easy9 entrega altíssima confiabilidade e resposta rápida na proteção de fiações e tomadas de uso geral. Disponível na Eletro Center, garante conformidade com as normas ABNT e máxima segurança para o seu quadro de distribuição (QDC).
Desenvolvido para montagem em trilho DIN (35 mm), o disjuntor Easy9 EZ9F34116 conta com capacidade de interrupção (Icn) de 3000 A em 230V~ (ABNT NBR NM 60898-1) e disparo termo-magnético de precisão. Sua Curva C (disparo entre 5 e 10 vezes a corrente nominal) é ideal para a proteção de circuitos de tomadas elétricas gerais (TUGs) e equipamentos com picos moderados de partida, garantindo a integridade dos condutores de 2,5 mm² sem acionamentos indevidos.
Diferenciais Técnicos e Comerciais
- Selo de Qualidade Schneider Electric: Fabricado por uma das maiores referências mundiais em gestão de energia, oferecendo segurança testada e comprovada em laboratórios internacionais.
- Atuação Rápida e Precisa (Curva C): Sensibilidade ideal para suportar os picos de partida de eletrodomésticos, ferramentas leves e eletrônicos sem desarmar sem necessidade, mantendo o circuito protegido contra sobrecargas contínuas.
- Capacidade de Interrupção de 3kA (NBR NM 60898-1): Suporta correntes de curto-circuito de até 3.000 Amperes em 230V, extinguindo o arco elétrico com total segurança.
- Encaixe Padronizado Trilho DIN (35mm): Instalação rápida, limpa e modular em qualquer quadro de distribuição padrão do mercado.
- Design Robusto com Sinalização Visual: Manopla ergonômica de acionamento suave e gravação clara das especificações técnicas no corpo do produto para fácil identificação no painel.
Tabela de Especificações Técnicas
| Especificação Técnica / Elétrica | Detalhe do Produto |
|---|---|
| Marca / Linha | Schneider Electric / Easy9 |
| Distribuidor Autorizado | Eletro Center Londrina |
| Código do Fabricante | EZ9F34116 |
| Número de Polos | 1 Polo (Monopolar / 1P) |
| Corrente Nominal (In) | 16 Amperes (16A) |
| Curva de Disparo | Curva C (5 a 10 x In) |
| Capacidade de Interrupção (Icn) | 3000 A / 3 kA em 230V~ (NBR NM 60898-1) |
| Tensão de Operação Nominal (Ue) | 220V~ / 230V~ / 400V~ CA (50/60 Hz) |
| Tensão de Isolação Nominal (Ui) | 500V CA |
| Tipo de Montagem | Trilho DIN (IEC/EN 60715 - 35 mm) |
| Grau de Proteção | IP20 (nos terminais) / IP40 (no painel) |
| Norma Técnica Aplicável | ABNT NBR NM 60898-1 |
| Bitola Recomendada de Condutor | Cabos elétricos de 2,5 mm² (suporta até 16 mm² nos bornes) |
Onde Utilizar Este Disjuntor 16A?
O disjuntor de 16 Amperes Curva C é o padrão recomendado para a proteção dedicada de:
- Circuitos de Tomadas de Uso Geral (TUGs) de salas, quartos, escritórios e corredores;
- Circuitos Específicos de Micro-ondas, Geladeiras e Máquinas de Lavar Roupa;
- Sistemas de Iluminação de Grande Porte ou Comercial com alta carga de LED;
- Ar-Condicionado de Pequeno Porte (até 9.000 BTUs em 220V);
- Bancadas de Ferramentas Leves e Equipamentos de Escritório.
Perguntas Frequentes (FAQ)
Para que serve a Curva C em um disjuntor de 16A?
A Curva C indica que o disparo magnético (em caso de curto-circuito) ocorre quando a corrente atinge entre 5 e 10 vezes o valor nominal (entre 80A e 160A para este disjuntor). É a curva perfeita para proteger fiações que alimentam equipamentos com motores pequenos ou fontes capacitivas.
Posso usar este disjuntor em circuitos de 110V (127V) e 220V?
Sim! O disjuntor Schneider Easy9 16A Monopolar opera perfeitamente tanto em redes 127V quanto em redes 220V Monofásicas (Fase + Neutro), oferecendo proteção individual e segura no condutor de fase.
Qual a bitola de cabo correta para o disjuntor de 16A?
A norma NBR 5410 estabelece que a bitola mínima para circuitos de tomadas gerais é o cabo de 2,5 mm², cuja capacidade de condução de corrente (embutido em eletroduto) atende perfeitamente ao disjuntor de 16A, garantindo proteção total contra o aquecimento do cabo. Fale com a nossa equipe no WhatsApp da Eletro Center para cotar a linha completa de quadros e disjuntores para a sua obra!
