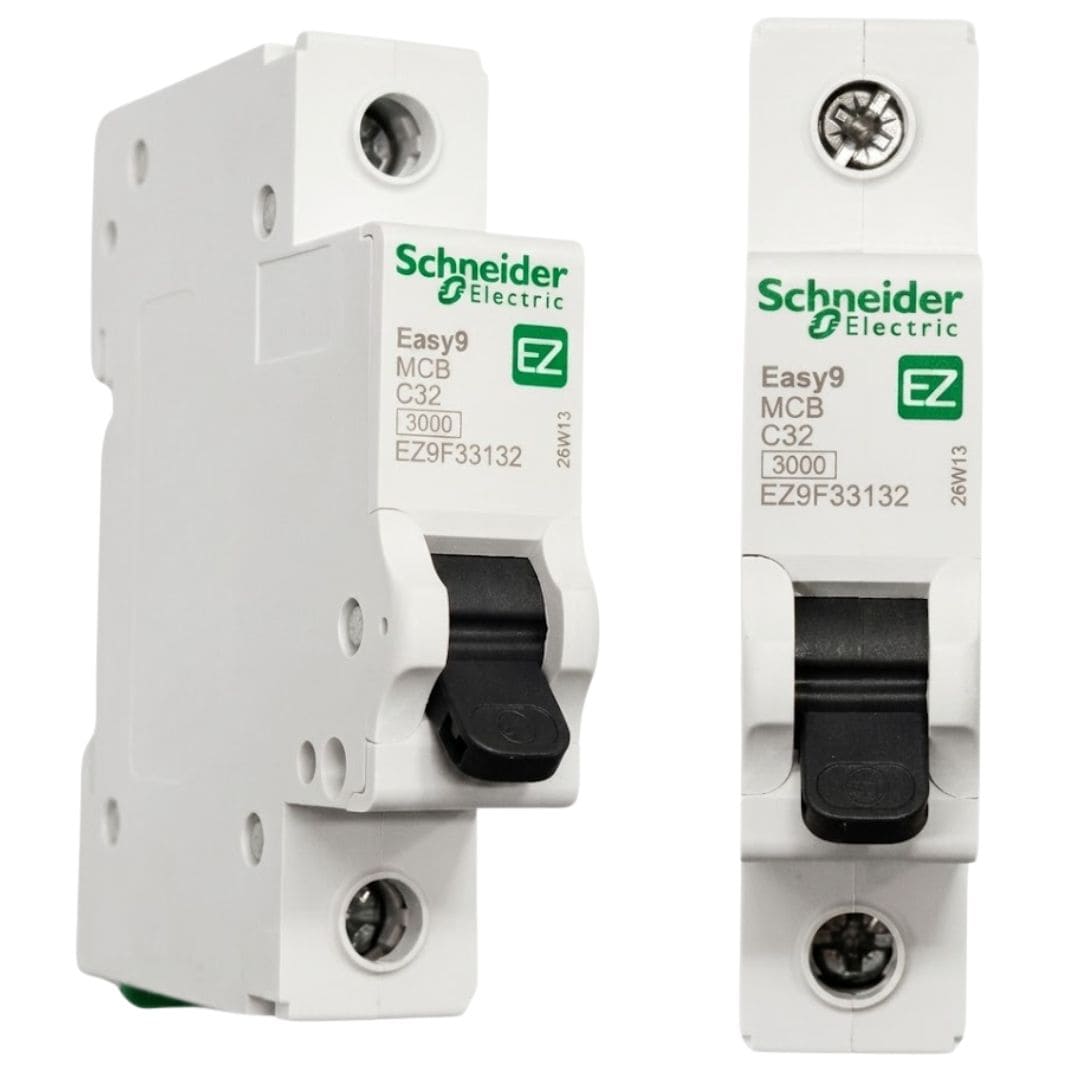

Disjuntor 1x32A C Monopolar 32A Curva C Schneider EASY9

Disjuntor Monopolar 32A Curva C Schneider Easy9 EZ9F34132 para proteção contra sobrecargas e curtos-circuitos em circuitos elétricos residenciais, comerciais e prediais de baixa tensão com alta demanda energética. Amplamente reconhecido por engenheiros, eletricistas e projetistas como disjuntor 32A curva C Schneider, disjuntor DIN 32 Amperes monopolar ou disjuntor Easy9 1P 32A, este dispositivo da linha Easy9 entrega altíssima confiabilidade e resposta rápida na proteção de condutores de maior bitola e equipamentos de alta potência. Disponível na Eletro Center, garante conformidade com as normas ABNT e máxima segurança para o seu quadro de distribuição (QDC).

Desenvolvido para montagem em trilho DIN (35 mm), o disjuntor Easy9 EZ9F34132 conta com capacidade de interrupção (Icn) de 3000 A em 230V~ (ABNT NBR NM 60898-1) e disparo termo-magnético de precisão. Sua Curva C (disparo entre 5 e 10 vezes a corrente nominal) é projetada para suportar correntes de partida moderadas e cargas resistivas ou indutivas elevadas, garantindo a integridade dos condutores elétricos de 6,0 mm² sem acionamentos indevidos.

Diferenciais Técnicos e Comerciais

• Selo de Qualidade Schneider Electric: Fabricado por uma das maiores referências mundiais em gestão de energia, oferecendo segurança testada e comprovada em laboratórios internacionais.
• Atuação Rápida e Precisa (Curva C): Sensibilidade ideal para suportar os picos de partida de equipamentos de alta potência sem desarmar sem necessidade, mantendo o circuito protegido contra sobrecargas contínuas.
• Capacidade de Interrupção de 3kA (NBR NM 60898-1): Suporta correntes de curto-circuito de até 3.000 Amperes em 230V, extinguindo o arco elétrico com total segurança.
• Encaixe Padronizado Trilho DIN (35mm): Instalação rápida, limpa e modular em qualquer quadro de distribuição padrão do mercado.
• Design Robusto com Sinalização Visual: Manopla ergonômica de acionamento suave e gravação clara das especificações técnicas no corpo do produto para fácil identificação no painel.

Informações de Instalação

O disjuntor monopolar Easy9 32A possui largura padrão DIN de 18 mm (1 módulo), facilitando a alocação e o dimensionamento no barramento do quadro de distribuição elétrico (QDC). Seu sistema de fixação por engate rápido em trilho DIN (IEC/EN 60715 - 35 mm) permite uma montagem ágil e substituição simples sem a necessidade de desparafusar todo o conjunto. Os bornes do tipo cage com proteção contra contatos acidentais acomodam com firmeza condutores de até 16 mm², sendo recomendado o uso de cabos elétricos de 6,0 mm² segundo as diretrizes de dimensionamento da norma NBR 5410 para circuitos de 32A. Adquirindo seus disjuntores na Eletro Center Londrina, você assegura a total conformidade técnica do seu projeto elétrico.

Tabela de Especificações Técnicas

Usos Recomendados

O disjuntor de 32 Amperes Curva C é o componente recomendado para a proteção dedicada de circuitos de alta demanda, tais como: chuveiros elétricos de média a alta potência (conforme especificação de fábrica e tensão); aparelhos de ar-condicionado de grande porte e sistemas inverter pesados; cooktops de indução, fornos elétricos embutidos e secadoras de roupas; torneiras elétricas de alta vazão e aquecedores de passagem dedicados; e circuitos de alimentação principal de subquadros parciais.

Perguntas Frequentes (FAQ)

Para que serve a Curva C em um disjuntor de 32A?
A Curva C indica que o disparo magnético (em caso de curto-circuito) ocorre quando a corrente atinge entre 5 e 10 vezes o valor nominal (entre 160A e 320A para este disjuntor de 32A). É essencial para proteger circuitos que alimentam cargas resistivas altas ou motores que apresentam picos rápidos no momento de ligar.

Posso usar este disjuntor em circuitos de 110V (127V) e 220V?
Sim! O disjuntor Schneider Easy9 32A Monopolar opera perfeitamente tanto em redes 127V quanto em redes 220V Monofásicas (Fase + Neutro), seccionando e protegendo o condutor de fase com total confiabilidade.

Qual a bitola de cabo recomendada para acompanhar o disjuntor de 32A?
De acordo com a norma NBR 5410, para a corrente de 32A em circuitos de cargas especiais (como chuveiros e ar-condicionado), a bitola mínima do cabo flexível de cobre deve ser de 6,0 mm² (embutido em eletroduto), garantindo que o condutor suporte a corrente com segurança e sem aquecimentos excessivos. Fale com a nossa equipe no WhatsApp da Eletro Center para cotar a linha completa de cabos e disjuntores para a sua obra!
