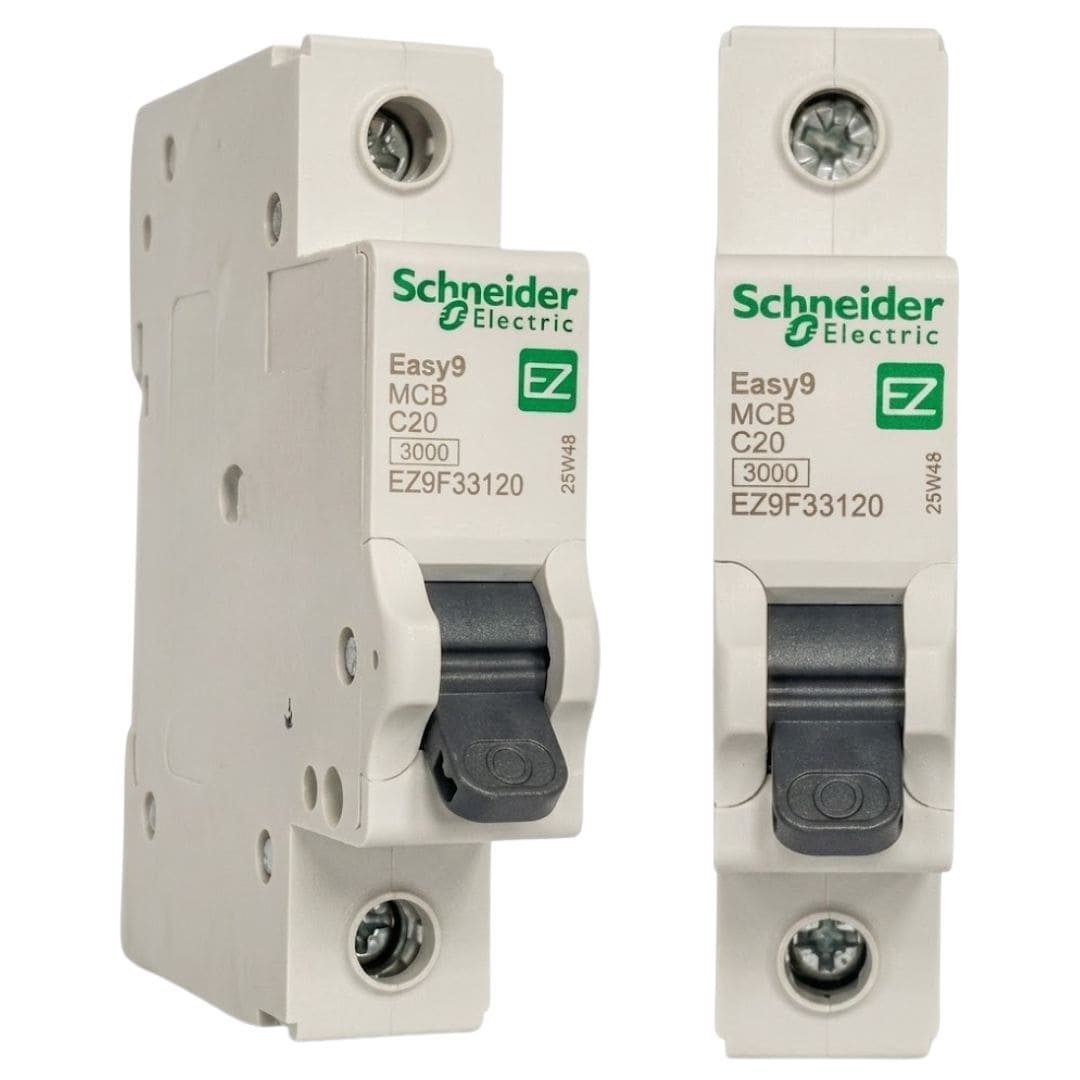

Disjuntor 1x20A C Monopolar 20A Curva C Schneider EASY9

Disjuntor Monopolar 20A Curva C Schneider Easy9 EZ9F34120 para proteção contra sobrecargas e curtos-circuitos em circuitos elétricos residenciais, comerciais e prediais de baixa tensão. Amplamente reconhecido por engenheiros, eletricistas e projetistas como disjuntor 20A curva C Schneider, disjuntor DIN 20 Amperes monopolar ou disjuntor Easy9 1P 20A, este dispositivo da linha Easy9 entrega altíssima confiabilidade e resposta rápida na proteção de fiações e tomadas de uso geral com maior demanda energética. Disponível na Eletro Center, garante conformidade com as normas ABNT e máxima segurança para o seu quadro de distribuição (QDC).

Desenvolvido para montagem em trilho DIN (35 mm), o disjuntor Easy9 EZ9F34120 conta com capacidade de interrupção (Icn) de 3000 A em 230V~ (ABNT NBR NM 60898-1) e disparo termo-magnético de precisão. Sua Curva C (disparo entre 5 e 10 vezes a corrente nominal) é projetada para suportar correntes de partida moderadas de eletrodomésticos e motores leves, garantindo a integridade dos condutores sem desligamentos indevidos.

Diferenciais

• Selo de Qualidade Schneider Electric: Fabricado por uma das maiores referências mundiais em gestão de energia, oferecendo segurança testada e comprovada em laboratórios internacionais.
• Atuação Rápida e Precisa (Curva C): Sensibilidade ideal para suportar os picos de partida de equipamentos de maior consumo sem desarmar sem necessidade, mantendo o circuito protegido contra sobrecargas contínuas.
• Capacidade de Interrupção de 3kA (NBR NM 60898-1): Suporta correntes de curto-circuito de até 3.000 Amperes em 230V, extinguindo o arco elétrico com total segurança.
• Encaixe Padronizado Trilho DIN (35mm): Instalação rápida, limpa e modular em qualquer quadro de distribuição padrão do mercado.
• Design Robusto com Sinalização Visual: Manopla ergonômica de acionamento suave e gravação clara das especificações técnicas no corpo do produto para fácil identificação no painel.

Informações de Instalação

O disjuntor monopolar Easy9 20A possui largura padrão DIN de 18 mm (1 módulo), facilitando a alocação e o dimensionamento no barramento do quadro de distribuição elétrico (QDC). Seu sistema de fixação por engate rápido em trilho DIN (IEC/EN 60715 - 35 mm) permite uma montagem ágil e substituição simples sem a necessidade de desparafusar todo o conjunto. Os bornes do tipo cage com proteção contra contatos acidentais acomodam com firmeza condutores de até 16 mm², sendo recomendado o uso de cabos elétricos de 2,5 mm² ou 4,0 mm² segundo as diretrizes de dimensionamento da norma NBR 5410 para circuitos de 20A. Adquirindo seus disjuntores na Eletro Center Londrina, você assegura a total conformidade técnica do seu projeto elétrico.

Especificações Técnicas

Usos Recomendados

O disjuntor de 20 Amperes Curva C é o componente padrão recomendado para a proteção de: circuitos de Tomadas de Uso Geral (TUGs) de cozinhas, áreas de serviço e lavanderias; eletrodomésticos de maior potência (micro-ondas, geladeiras, air fryers, lava-louças e máquinas de lavar roupas); ferros de passar roupas, secadores de cabelo e aquecedores de ambiente portáteis; aparelhos de ar-condicionado de menor capacidade (7.000 a 12.000 BTUs em 220V, conforme projeto); e alimentação de tomadas específicas em bancadas de trabalho e escritórios.

Perguntas Frequentes (FAQ)

Para que serve a Curva C em um disjuntor de 20A?
A Curva C indica que o disparo magnético (em caso de curto-circuito) ocorre quando a corrente atinge entre 5 e 10 vezes o valor nominal (entre 100A e 200A para este disjuntor de 20A). É ideal para ambientes residenciais e comerciais onde há equipamentos com motores ou fontes que exigem uma corrente de pico rápida ao dar partida.

Posso usar este disjuntor em circuitos de 110V (127V) e 220V?
Sim! O disjuntor Schneider Easy9 20A Monopolar opera perfeitamente tanto em redes 127V quanto em redes 220V Monofásicas (Fase + Neutro), seccionando e protegendo o condutor de fase com total segurança.

Qual a bitola de cabo correta para acompanhar o disjuntor de 20A?
De acordo com a norma NBR 5410, para circuitos de tomadas de 20A utiliza-se geralmente cabo de 2,5 mm² ou 4,0 mm², dependendo da distância do circuito e do método de instalação em eletrodutos, garantindo que o cabo suporte a corrente sem aquecer além do limite permitido. Fale com a nossa equipe no WhatsApp da Eletro Center para cotar a linha completa de quadros e disjuntores para a sua obra!
