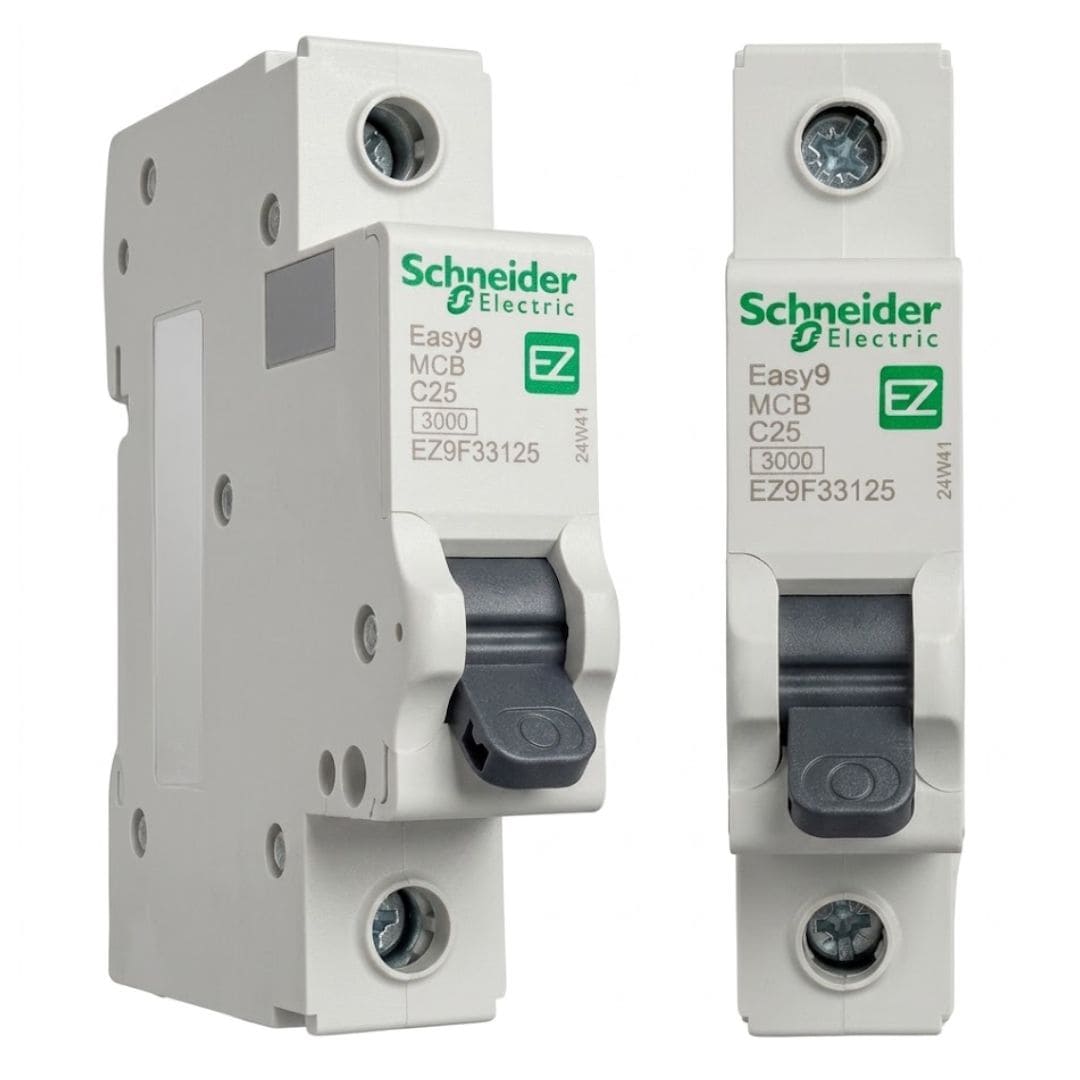

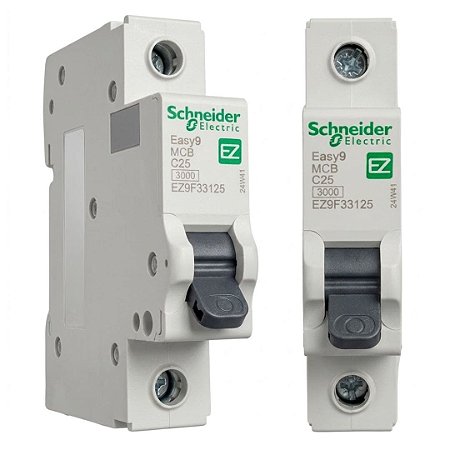

Disjuntor 1x25A C Monopolar 25A Curva C Schneider EASY9

Disjuntor Monopolar 25A Curva C Schneider Easy9 EZ9F34125 para proteção contra sobrecargas e curtos-circuitos em circuitos elétricos residenciais, comerciais e prediais de baixa tensão. Amplamente reconhecido por engenheiros, eletricistas e projetistas como disjuntor 25A curva C Schneider, disjuntor DIN 25 Amperes monopolar ou disjuntor Easy9 1P 25A, este dispositivo da linha Easy9 entrega altíssima confiabilidade e resposta rápida na proteção de condutores e circuitos de maior demanda de corrente. Disponível na Eletro Center, garante conformidade com as normas ABNT e máxima segurança para o seu quadro de distribuição (QDC).

Desenvolvido para montagem em trilho DIN (35 mm), o disjuntor Easy9 EZ9F34125 conta com capacidade de interrupção (Icn) de 3000 A em 230V~ (ABNT NBR NM 60898-1) e disparo termo-magnético de precisão. Sua Curva C (disparo entre 5 e 10 vezes a corrente nominal) é projetada para suportar correntes de partida moderadas de motores, compressores e cargas resistivas, garantindo a integridade dos condutores elétricos de 4,0 mm² sem acionamentos indevidos.

Diferenciais

• Selo de Qualidade Schneider Electric: Fabricado por uma das maiores referências mundiais em gestão de energia, oferecendo segurança testada e comprovada em laboratórios internacionais.
• Atuação Rápida e Precisa (Curva C): Sensibilidade ideal para suportar os picos de partida de motores de ar-condicionado e bombas sem desarmar sem necessidade, mantendo o circuito protegido contra sobrecargas contínuas.
• Capacidade de Interrupção de 3kA (NBR NM 60898-1): Suporta correntes de curto-circuito de até 3.000 Amperes em 230V, extinguindo o arco elétrico com total segurança.
• Encaixe Padronizado Trilho DIN (35mm): Instalação rápida, limpa e modular em qualquer quadro de distribuição padrão do mercado.
• Design Robusto com Sinalização Visual: Manopla ergonômica de acionamento suave e gravação clara das especificações técnicas no corpo do produto para fácil identificação no painel.

Informações de Instalação

O disjuntor monopolar Easy9 25A possui largura padrão DIN de 18 mm (1 módulo), facilitando a alocação e o dimensionamento no barramento do quadro de distribuição elétrico (QDC). Seu sistema de fixação por engate rápido em trilho DIN (IEC/EN 60715 - 35 mm) permite uma montagem ágil e substituição simples sem a necessidade de desparafusar todo o conjunto. Os bornes do tipo cage com proteção contra contatos acidentais acomodam com firmeza condutores de até 16 mm², sendo recomendado o uso de cabos elétricos de 4,0 mm² segundo as diretrizes de dimensionamento da norma NBR 5410 para circuitos de 25A. Adquirindo seus disjuntores na Eletro Center Londrina, você assegura a total conformidade técnica do seu projeto elétrico.

 Especificações Técnicas

Usos Recomendados

O disjuntor de 25 Amperes Curva C é o componente padrão recomendado para a proteção dedicada de: circuitos de Tomadas Específicas (TUEs) de alta exigência em 127V ou 220V; aparelhos de ar-condicionado de médio e grande porte (12.000 a 18.000 BTUs em 220V, conforme especificações do fabricante); torneiras elétricas e aquecedores individuais de pequeno/médio porte; circuitos de micro-ondas, fornos elétricos e cooktops de indução de pequeno porte; e alimentação de subquadros secundários de iluminação e força.

Perguntas Frequentes (FAQ)

Para que serve a Curva C em um disjuntor de 25A?
A Curva C indica que o disparo magnético (em caso de curto-circuito) ocorre quando a corrente atinge entre 5 e 10 vezes o valor nominal (entre 125A e 250A para este disjuntor de 25A). É a curva mais indicada para cargas que exigem um impulso inicial no momento de ligar, como compressores de ar-condicionado e bombas de água.

Posso usar este disjuntor em circuitos de 110V (127V) e 220V?
Sim! O disjuntor Schneider Easy9 25A Monopolar opera perfeitamente tanto em redes 127V quanto em redes 220V Monofásicas (Fase + Neutro), seccionando e protegendo o condutor de fase com total segurança.

Qual a bitola de cabo correta para o disjuntor de 25A?
Para um disjuntor de 25A, a norma NBR 5410 determina que a seção do condutor deve ser dimensionada conforme o método de instalação, sendo a bitola de 4,0 mm² a mais comum e adequada para suportar até 28A (embutida em eletroduto com dois condutores carregados). Fale com a nossa equipe no WhatsApp da Eletro Center para cotar a linha completa de quadros e disjuntores para a sua obra!
