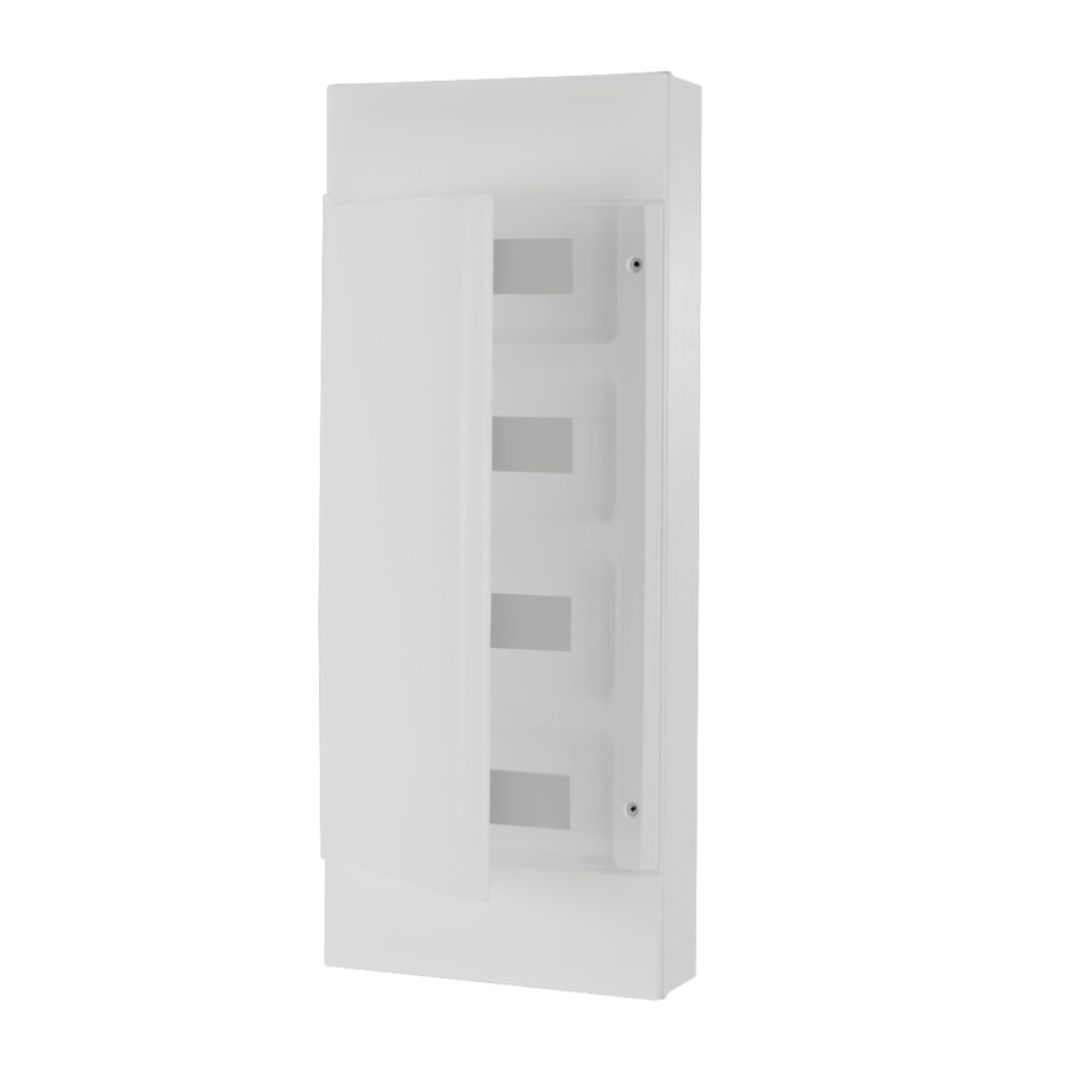

Quadro de Distribuição 48 DIN Sobrepor Legrand

Quadro de Distribuicao 48 DIN Sobrepor Legrand com estrutura de alta fixação e acabamento premium para projetos elétricos modernos. Também referenciado nos canteiros de obras como quadro de luz ou caixa de disjuntor, este painel (referência de fábrica 135104 da linha Practibox S) é a alternativa ideal para reformas ou instalações onde as tubulações e infraestruturas são aparentes, dispensando a necessidade de quebrar a alvenaria.

Desenhado para suportar até 48 disjuntores padrão DIN (divididos em 4 trilhos estruturados de 12 módulos), esta caixa de luz para 48 disjuntores se sobressai pela facilidade de fixação direta em superfícies rígidas. Sua porta frontal reversível com abertura de 180° garante um visual clean, ocultando totalmente as conexões internas e combinando com ambientes comerciais e residenciais de alto padrão.

Diferenciais de Engenharia e Performance

• Fiação Otimizada com Amplo Espaço: A carcaça possui um distanciamento confortável entre os trilhos metálicos, deixando as laterais e o fundo livres para a passagem e organização de fios de bitolas maiores.

• Chassi Modular Removível: A estrutura interna de fixação dos componentes pode ser totalmente extraída. O técnico pode fazer todo o barramento das conexões e fixar os disjuntores na oficina ou bancada antes de travar o conjunto final na base instalada na parede.

• Elevada Proteção Mecânica: Confeccionado em liga termoplástica de alta resistência, entrega blindagem certificada com grau IK07 contra choques físicos de até 2 Joules e grau de estanqueidade IP40 contra poeira e detritos.

• Tratamento Anti-Amarelamento: A tampa e a blindagem polimérica externa recebem estabilizadores químicos de proteção contra radiação ultravioleta (UV), preservando o tom acetinado branco original (RAL 9003) por muito mais tempo.

Geometria e Informações de Montagem (Texto Corrido)

O gabinete de sobrepor é dimensionado para trabalhar em redes elétricas de baixa tensão, suportando uma intensidade de corrente elétrica de até 90A com total conformidade com as diretrizes internacionais de fabricação. Para o planejamento de espaço na parede, o invólucro completo apresenta dimensões externas exatas de 746 mm de altura total, 328 mm de largura e uma profundidade de projeção para fora da parede de exatamente 102 mm.

Seu projeto com isolamento elétrico de Classe II minimiza drasticamente os riscos de choques por contatos indiretos. O espaço interno aceita qualquer combinação de disjuntores termomagnéticos (monopolares, bipolares ou tripolares), além de dispositivos de proteção contra surtos (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 48 DIN (Sobrepor)

Cenários de Uso Recomendados

Perfeito para reformas prediais estruturadas, galpões comerciais, shafts técnicos, salas de máquinas, escritórios que utilizam eletrocalhas ou canaletas aparentes, e áreas internas residenciais que requerem uma centralização elétrica robusta de fácil acesso para manutenção.

Dúvidas Frequentes (FAQ)

A porta deste quadro pode ser trancada? Sim. A engenharia da linha Practibox S permite a integração de uma fechadura cilíndrica com chave convencional de mercado diretamente na furação interna da porta, garantindo que apenas profissionais autorizados mexam nos disjuntores.

Consigo prender os barramentos de neutro e terra nas laterais? Sim. O invólucro possui encaixes rápidos e posições pré-definidas na parte superior e inferior para a instalação de blocos de terminais e barramentos de distribuição isolados, otimizando o encaminhamento dos fios.
