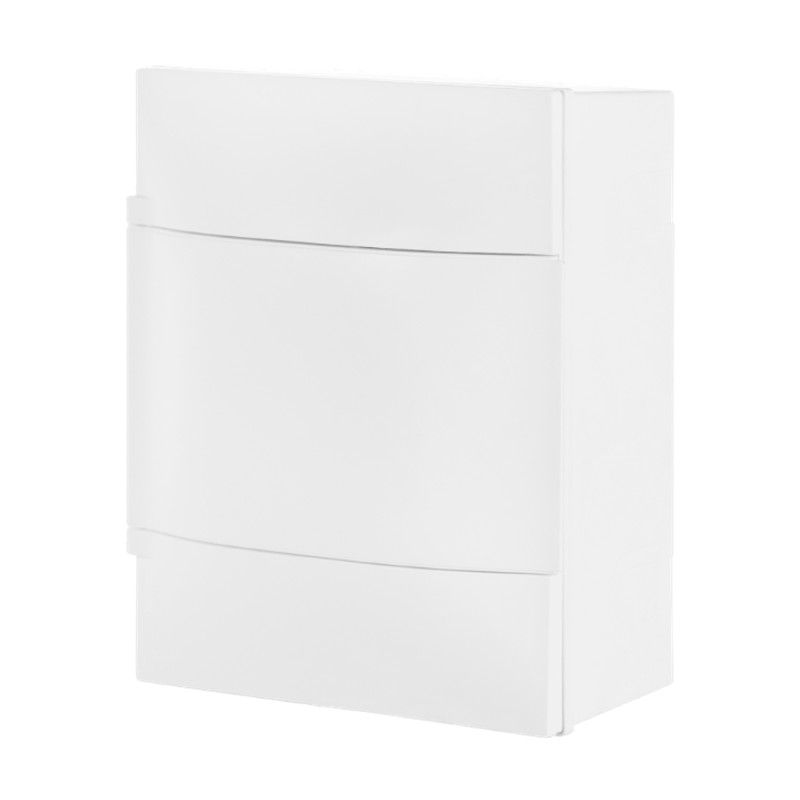

Quadro de Distribuicao 24 DIN Sobrepor Legrand

Quadro de Distribuicao 24 DIN Sobrepor Legrand com estrutura de alta fixação e acabamento premium para projetos elétricos modernos. Também referenciado nos canteiros de obras como quadro de luz ou caixa de disjuntor, este painel (referência de fábrica 135102 da linha Practibox S / ProtectBox) é a alternativa ideal para reformas ou instalações onde as tubulações e infraestruturas são aparentes, dispensando a necessidade de quebrar a alvenaria.

Desenhado para suportar até 24 disjuntores padrão DIN (divididos em 2 trilhos estruturados de 12 módulos), esta caixa de luz para 24 disjuntores se sobressai pela facilidade de fixação direta em superfícies rígidas. Sua porta frontal reversível com abertura de até 180° garante um visual clean, ocultando totalmente as conexões internas e combinando com ambientes comerciais e residenciais de alto padrão.

Diferenciais de Engenharia e Performance

• Fiação Otimizada com Amplo Espaço: A carcaça possui um distanciamento confortável entre os trilhos metálicos, deixando as laterais e o fundo livres para a passagem e organização de fios de bitolas maiores.

• Chassi Modular Removível: A estrutura interna de fixação dos componentes pode ser totalmente extraída. O técnico pode fazer todo o barramento das conexões e fixar os disjuntores na oficina ou bancada antes de travar o conjunto final na base instalada na parede.

• Elevada Proteção Mecânica: Confeccionado em liga termoplástica de alta resistência, entrega blindagem certificada com grau IK07 contra choques físicos de até 2 Joules e grau de estanqueidade IP40 contra poeira e detritos.

• Tratamento Anti-Amarelamento: A tampa e a blindagem polimérica externa recebem estabilizadores químicos de proteção contra radiação ultravioleta (UV), preservando o tom acetinado branco original (RAL 9003) por muito mais tempo.

Geometria e Informações de Montagem

O gabinete de sobrepor é dimensionado para trabalhar em redes elétricas de baixa tensão, suportando uma intensidade de corrente elétrica de até 90A com total conformidade com as diretrizes internacionais de fabricação (como a norma IEC 61439-3). Para o planejamento de espaço na parede, o invólucro completo apresenta dimensões externas exatas de 386 mm de altura total (ou 385 mm dependendo da tolerância de face), 328 mm de largura e uma profundidade de projeção para fora da parede de exatamente 108 mm.

Seu projeto com isolamento elétrico de Classe II minimiza drasticamente os riscos de choques por contatos indiretos. O espaço interno aceita qualquer combinação de disjuntores termomagnéticos (monopolares, bipolares ou tripolares), além de dispositivos de proteção contra surtos (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 24 DIN (Sobrepor)

Cenários de Uso Recomendados

Perfeito para reformas elétricas residenciais, salas de escritórios modernos, pequenos comércios, shafts industriais abrigados e qualquer ambiente interno que utilize fiação via eletrocalhas ou canaletas externas e necessite de um painel compacto, porém com alto nível de acabamento.

Dúvidas Frequentes (FAQ)

A carcaça possui entradas prontas para eletrodutos?

Sim. O modelo de sobrepor possui marcações e pré-cortes na parte superior e inferior estruturados para facilitar o encaixe de tubulações e conduítes de diferentes bitolas diretamente na caixa.

Os barramentos de Neutro e Terra estão incluídos?

Não. Conforme o padrão de distribuição internacional da linha, o chassi de suporte aceita a adição rápida de conectores de encaixe da Legrand, mas eles e os disjuntores devem ser dimensionados e comprados à parte conforme o diagrama do seu projeto.
