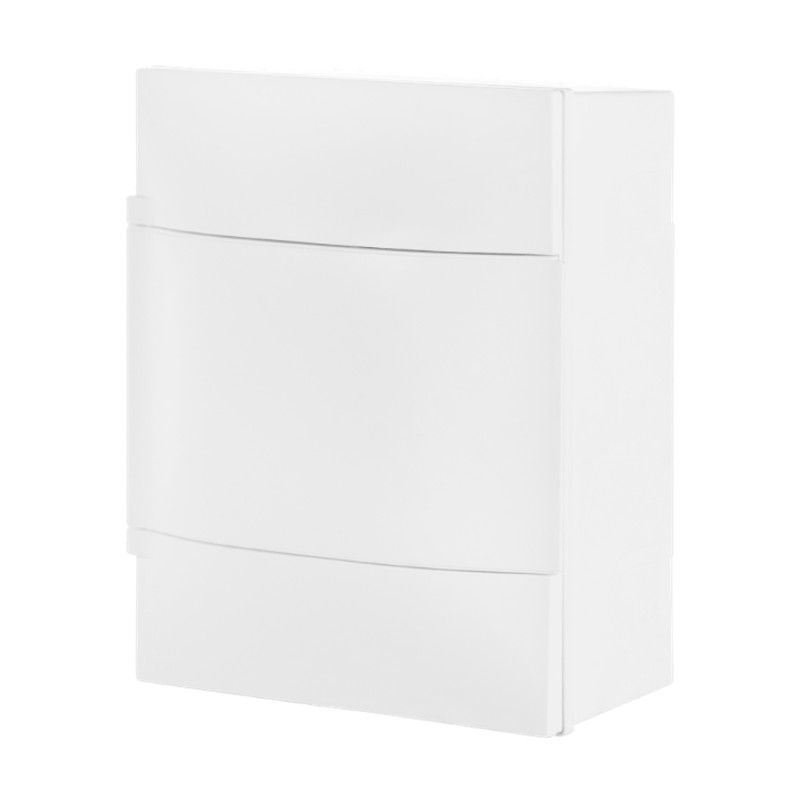

Quadro de Distribuicao 4 DIN Sobrepor Legrand

Quadro de Distribuicao 4 DIN Sobrepor Legrand com estrutura mini de alta fixação e acabamento premium para projetos elétricos modernos. Também referenciado nos canteiros de obras como quadro de luz ou caixa de disjuntor, este painel (referência de fábrica 134104 da linha Practibox S / ProtectBox) é a menor e mais compacta alternativa da categoria, ideal para pequenas ramificações, edículas ou reformas onde as tubulações são aparentes, dispensando a necessidade de quebrar a parede.

Desenhado para suportar até 4 disjuntores padrão DIN em uma única fileira horizontal, esta caixa de luz para 4 disjuntores alia a máxima segurança em instalações elétricas a um formato minimalista. Sua porta frontal única e branca com abertura de até 180° garante um visual clean, ocultando totalmente os componentes internos e combinando perfeitamente com ambientes residenciais e comerciais abrigados.

Diferenciais de Engenharia e Performance

• Chassi Modular Removível: Mesmo sendo o menor modelo de sobrepor da linha, a estrutura interna com o trilho DIN pode ser totalmente extraída da base termoplástica. O profissional pode realizar a fixação, o cabeamento e os jumpers dos disjuntores diretamente na bancada, acoplando o conjunto pronto na parede no fechamento da obra.

• Elevada Proteção Mecânica: Confeccionado em liga termoplástica de engenharia de alta resistência, entrega blindagem certificada com grau IK07 contra choques físicos na face externa de até 2 Joules e grau de estanqueidade IP40 contra poeira e detritos de ambiente.

• Tratamento Anti-Amarelamento: A tampa e a blindagem polimérica externa recebem estabilizadores químicos de proteção contra radiação ultravioleta (UV), preservando o tom acetinado branco original (RAL 9003) e evitando o desgaste visual precoce.

• Segurança Dupla com Isolamento Classe II: O projeto estrutural foi desenhado para mitigar drasticamente os riscos de choques por contatos indiretos, oferecendo isolação elétrica total em conformidade com as rigorosas normas internacionais de segurança.

Geometria e Informações de Montagem

O gabinete de sobrepor de 4 módulos opera perfeitamente em instalações internas de baixa tensão, suportando correntes nominais de até 40A, seguindo as diretrizes de fabricação da norma internacional IEC 61439-3. Para o planejamento de espaço e furação na parede, o invólucro compacto apresenta dimensões externas exatas de 216 mm de altura total, 184 mm de largura e uma profundidade de projeção para fora da parede de exatamente 104 mm.

Seu pequeno espaço interno de 4 vagas comporta arranjos dinâmicos como 4 disjuntores monopolares, 2 disjuntores bipolares, 1 disjuntor tripolar + 1 bipolar, ou dispositivos de proteção dedicados como IDR e DPS.

Tabela de Parâmetros Técnicos do Painel 4 DIN (Sobrepor)

Cenários de Uso Recomendados

Perfeito para distribuições elétricas isoladas ou circuitos dedicados que necessitam de proteção independente, tais como: centrais de ar-condicionado de alta potência, sistemas de bombagem de piscinas ou banheiras, alimentação elétrica secundária de oficinas caseiras, pequenas edículas, churrasqueiras ou quiosques residenciais.

Dúvidas Frequentes (FAQ)

A carcaça possui entradas prontas para eletrodutos?

Sim. O modelo de sobrepor possui marcações e pré-cortes na parte superior e inferior estruturados para facilitar o encaixe de tubulações e conduítes diretamente na caixa plástica.

A porta pode ter seu sentido de abertura alterado?

Sim. Graças ao sistema de dobradiças simétricas da linha Practibox S, o instalador pode escolher se a abertura da porta se dará para a esquerda ou para a direita durante a montagem da face frontal, adaptando o quadro perfeitamente ao local escolhido.
