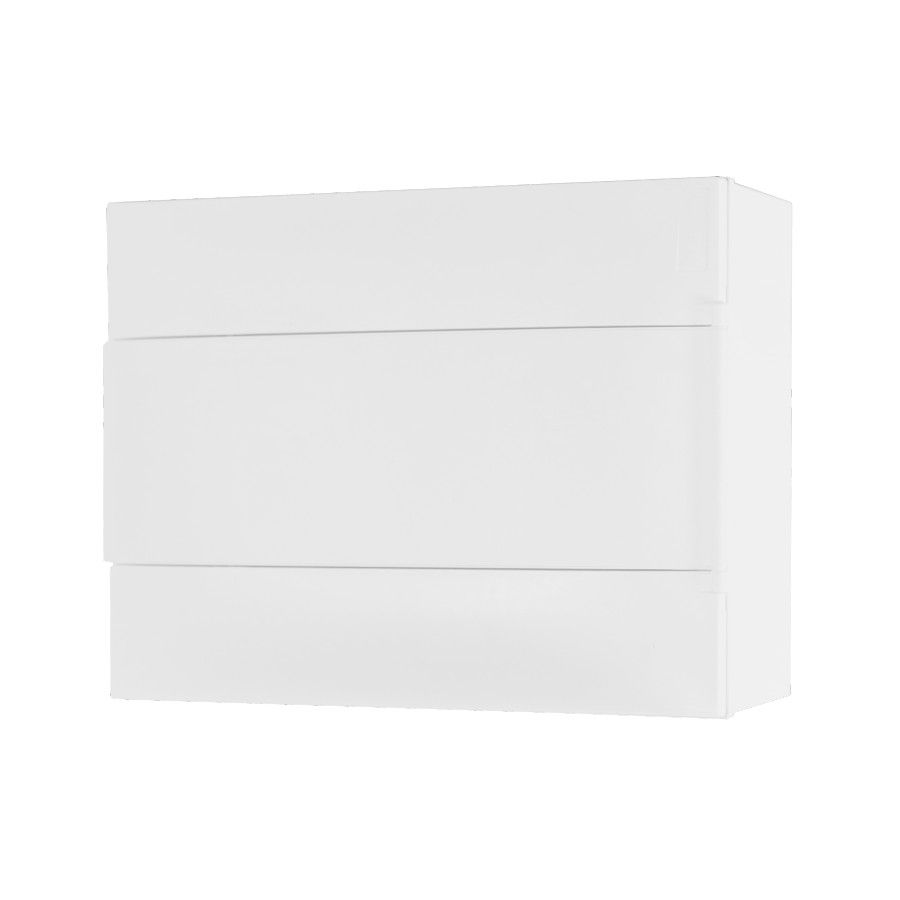

Quadro de Distribuicao 12 DIN Sobrepor Legrand

Quadro de Distribuicao 12 DIN Sobrepor Legrand com estrutura de alta fixação e acabamento premium para projetos elétricos modernos. Também referenciado nos canteiros de obras como quadro de luz ou caixa de disjuntor, este painel (referência de fábrica 135101 da linha Practibox S / ProtectBox) é a alternativa ideal para pequenas instalações, edículas, shafts ou reformas onde as tubulações são aparentes, dispensando a necessidade de quebrar a alvenaria.

Desenhado para suportar até 12 disjuntores padrão DIN (distribuídos em uma única fileira compacta), esta caixa de luz para 12 disjuntores se sobressai pela facilidade de fixação direta em superfícies rígidas. Sua porta frontal única e reversível com abertura de até 180° garante um visual clean, ocultando totalmente as conexões internas e combinando com ambientes comerciais e residenciais de alto padrão.

Diferenciais de Engenharia e Performance

• Fiação Otimizada com Amplo Espaço: Mesmo sendo o modelo mais compacto da linha, a carcaça possui um distanciamento traseiro e lateral confortável, deixando o fundo livre para a passagem e organização ágil de condutores de fiação.

• Chassi Modular Removível: A estrutura interna de fixação dos componentes pode ser totalmente extraída. O técnico pode fazer todo o barramento das conexões e fixar os disjuntores na oficina ou bancada antes de travar o conjunto final na base instalada na parede.

• Elevada Proteção Mecânica: Confeccionado em liga termoplástica de alta resistência, entrega blindagem certificada com grau IK07 contra choques físicos de até 2 Joules e grau de estanqueidade IP40 contra poeira e detritos.

• Tratamento Anti-Amarelamento: A tampa e a blindagem polimérica externa recebem estabilizadores químicos de proteção contra radiação ultravioleta (UV), preservando o tom acetinado branco original (RAL 9003) por muito mais tempo.

Geometria e Informações de Montagem

O gabinete de sobrepor é dimensionado para trabalhar em redes elétricas de baixa tensão, suportando uma intensidade de corrente elétrica de até 63A em sua configuração de barramento padrão, operando em total conformidade com as diretrizes internacionais de fabricação (como a norma IEC 61439-3). Para o planejamento de espaço na parede, o invólucro compacto apresenta dimensões externas exatas de 236 mm de altura total, 328 mm de largura e uma profundidade de projeção para fora da parede de exatamente 107 mm.

Seu projeto com isolamento elétrico de Classe II minimiza drasticamente os riscos de choques por contatos indiretos. O espaço interno de 12 módulos aceita qualquer combinação de disjuntores termomagnéticos (monopolares, bipolares ou tripolares), além de dispositivos de proteção contra surtos (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 12 DIN (Sobrepor)

Cenários de Uso Recomendados

Perfeito para distribuições elétricas parciais como edículas, áreas de lazer, quiosques, shafts residenciais, pequenos escritórios e painéis dedicados para circuitos de ar-condicionado ou maquinários específicos que demandem uma centralização dedicada, protegida e visualmente discreta.

Dúvidas Frequentes (FAQ)

A carcaça possui entradas prontas para eletrodutos?

Sim. O modelo de sobrepor possui marcações e pré-cortes na parte superior e inferior estruturados para facilitar o encaixe de tubulações e conduítes de diferentes bitolas diretamente na caixa.

A porta deste quadro pode ser invertida na hora da instalação?

Sim. Graças ao sistema de dobradiças simétricas da linha Practibox S, o instalador pode escolher se a abertura da porta única se dará para a esquerda ou para a direita, adaptando o quadro perfeitamente à ergonomia do local escolhido.
