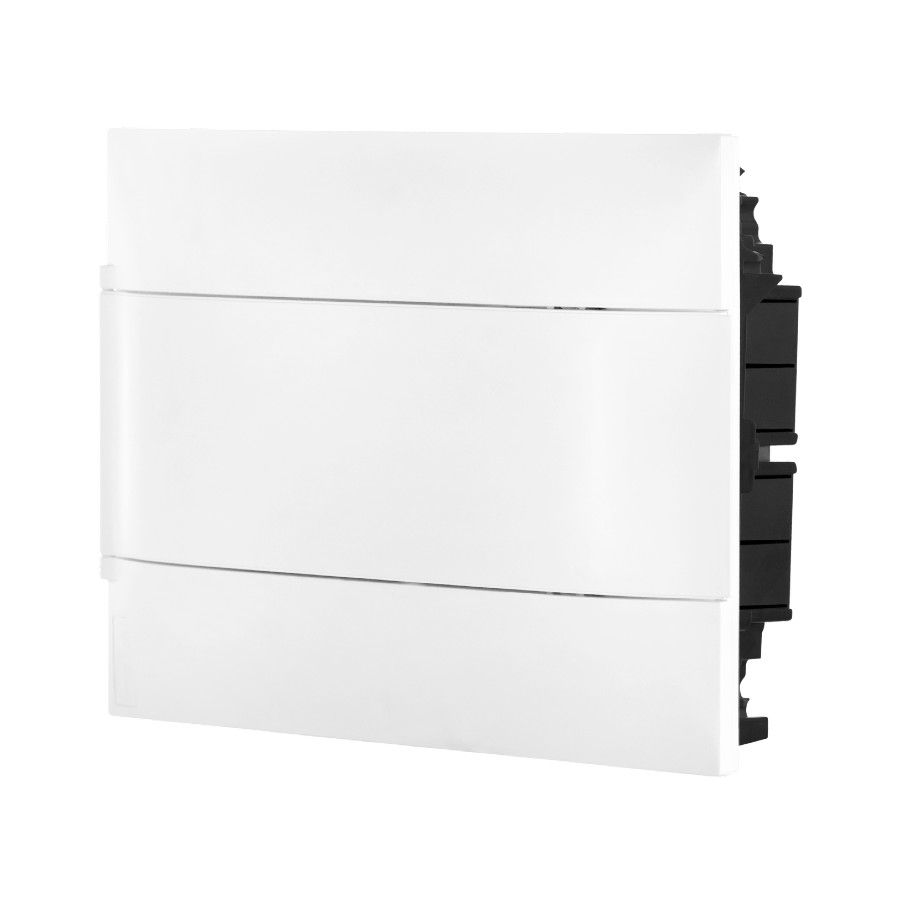

Quadro de Distribuicao 12 DIN Embutir Legrand

Quadro de Distribuicao 12 DIN Embutir Legrand com perfil ultrafino de encaixe e acabamento plano para projetos elétricos residenciais e comerciais. Conhecido tecnicamente como painel de montagem encastrada (referência de fábrica 135001 da linha Practibox S / ProtectBox), este quadro de luz ou caixa de disjuntor é a solução perfeita para quem busca embutir a estrutura diretamente na alvenaria ou drywall, mantendo a fiação oculta e a face externa nivelada com a parede.

Capaz de acomodar até 12 disjuntores padrão DIN em uma única fileira, esta caixa de luz para 12 disjuntores se destaca por sumir visualmente no ambiente. Sua porta branca lisa e simétrica possui dobradiças reforçadas com abertura de até 180°, garantindo que os componentes internos fiquem protegidos com elegância e máxima discrição arquitetônica.

Diferenciais de Engenharia e Performance

• Chassi Modular Removível: Assim como na versão externa, a estrutura de fixação dos trilhos DIN pode ser totalmente retirada do fundo da caixa plástica. O profissional pode realizar todo o cabeamento, barramento e encaixe dos disjuntores na bancada de trabalho, acoplando o conjunto pronto na parede apenas no fechamento da obra.

• Ajuste de Nível Integrado: A moldura frontal conta com pequenas margens de regulagem angulares, permitindo corrigir pequenas imperfeições de alinhamento caso a caixa de embutir tenha sido chumbada ligeiramente torta na parede.

• Segurança Reforçada Contra Impactos e Chamas: Fabricado em composto termoplástico isolante de Classe II, possui alta resistência contra deformações térmicas, suportando ensaios de fio incandescente de até 650∘C (ação antichama) e oferecendo resistência mecânica IK07.

• Ergonomia com Opção de Fechadura: A face frontal apresenta uma alça integrada perfeitamente faceada de fácil manuseio. Para maior segurança em locais públicos ou condomínios, o projeto permite a instalação opcional de uma fechadura cilíndrica com chave.

Geometria e Informações de Montagem

O gabinete de embutir foi projetado para atuar em instalações internas de baixa tensão com capacidade para correntes nominais de até 63A, em total conformidade com as diretrizes da norma internacional IEC 61439-3. Para a execução do corte na alvenaria ou posicionamento na estrutura, o invólucro apresenta dimensões externas de 235 mm de altura total, 328 mm de largura e uma profundidade de embutimento na parede de apenas 102 mm.

Seu projeto confere grau de vedação IP40, ideal para impedir a penetração de poeira de obra e resíduos sólidos maiores que 1 mm para o interior dos circuitos. O espaço interno de 12 módulos padrão é versátil, comportando perfeitamente a distribuição combinada de disjuntores monopolares, bipolares, tripolares, além de módulos IDR e dispositivos DPS.

Tabela de Parâmetros Técnicos do Painel 12 DIN (Embutir)

Cenários de Uso Recomendados

Ideal para a centralização elétrica principal de apartamentos, escritórios corporativos modernos, consultórios médicos e residências de alto padrão que exigem uma decoração limpa. Também é muito aplicado como quadro secundário em andares superiores ou áreas gourmet.

Dúvidas Frequentes (FAQ)

Este quadro de embutir vem com os barramentos de Neutro e Terra inclusos? Não. A referência de fábrica 135001 é fornecida originalmente apenas com o gabinete plástico, o chassi removível e a tampa com porta. Os bornes e barramentos de latão para Neutro/Terra devem ser adquiridos separadamente de acordo com o esquema de ligação do seu projeto.

É possível inverter o sentido de abertura da porta após chumbar o quadro? Sim. A moldura e a porta plástica branca são simétricas. Mesmo que o fundo já esteja fixado na parede, você pode remover a tampa frontal e invertê-la para que a porta abra para o lado esquerdo ou direito, adaptando-se perfeitamente aos móveis ou cantos de parede do ambiente.
