Quadro de Distribuicao 4 DIN Embutir Legrand

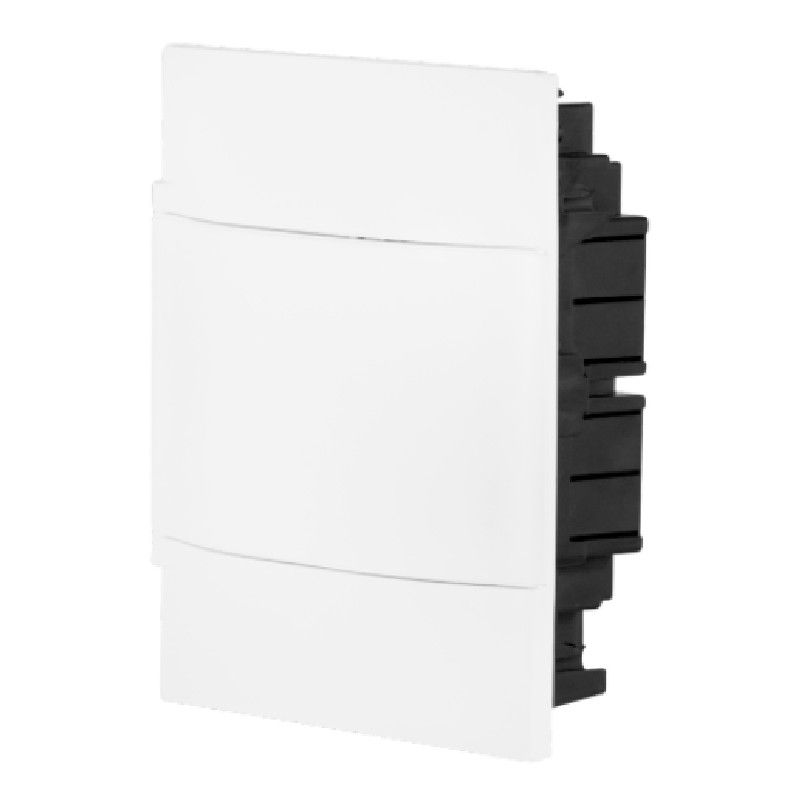

Quadro de Distribuicao 4 DIN Embutir Legrand com perfil ultra-reduzido e acabamento plano para pequenos circuitos ou subdivisões elétricas isoladas. Conhecido tecnicamente no mercado como painel de montagem encastrada (referência de fábrica 134004 da linha Practibox S / ProtectBox), este quadro de luz ou caixa de disjuntor é a menor e mais discreta opção da categoria, projetada para sumir na parede de alvenaria.

Capaz de acomodar até 4 disjuntores monofásicos padrão DIN em sua única fileira, esta caixa de luz para 4 disjuntores une a reconhecida segurança da marca a um formato extremamente compacto. Sua porta única branca e lisa possui abertura ampla de até 180°, garantindo um acabamento estético impecável e livre de parafusos aparentes na parede do ambiente.

Diferenciais de Engenharia e Performance

• Chassi Modular Removível: Mesmo sendo o modelo mini da linha, a estrutura interna com o trilho DIN pode ser totalmente extraída da base plástica. Isso confere ao eletricista a facilidade de fixar e fazer os jumpers e conexões dos disjuntores na bancada antes do fechamento final.

• Segurança Avançada em Pouco Espaço: Fabricado em composto termoplástico de Classe II (isolação dupla contra choques elétricos), possui alta proteção mecânica com grau IK07 e estanqueidade IP40, blindando os circuitos internos contra poeiras comuns de ambiente.

• Proteção UV e Antichama: A moldura externa recebe aditivos químicos que barram a ação dos raios ultravioleta, prevenindo o amarelamento precoce do tom branco original (RAL 9003). Além disso, a caixa traseira atende a rigorosos ensaios de segurança com resistência ao fio incandescente de $650^\circ\text{C}$.

• Acabamento Minimalista: O design da linha Practibox S garante que a moldura frontal compense eventuais irregularidades de corte no reboco, mantendo as linhas do painel perfeitamente integradas à decoração.

Geometria e Informações de Montagem

O gabinete de embutir de 4 módulos opera perfeitamente em instalações internas de baixa tensão, suportando correntes nominais de até 40A. Devido ao seu perfil reduzido, as dimensões externas totais da moldura compreendem apenas 215 mm de altura, 184 mm de largura e uma profundidade total de 98 mm. Para a execução da obra civil, o nicho de recorte para embutimento direto na parede de alvenaria exige um vão livre reduzido de 185 mm de altura por 150 mm de largura, demandando uma profundidade interna de embutir mínima de exatamente 72 mm.

Seu pequeno espaço interno de 4 vagas comporta arranjos dinâmicos como 4 disjuntores monopolares, 2 disjuntores bipolares, 1 disjuntor tripolar + 1 bipolar, ou mesmo 1 dispositivo IDR bipolar para proteção local.

Tabela de Parâmetros Técnicos do Painel 4 DIN (Embutir)

Cenários de Uso Recomendados

Perfeito para atuar como quadro secundário ou dedicado, controlando circuitos específicos e isolados como: sistemas de ar-condicionado centrais, alimentação elétrica independente de oficinas caseiras, bombas de piscina ou banheiras de hidromassagem, e pequenas edículas ou quiosques residenciais.

Dúvidas Frequentes (FAQ)

Consigo instalar esse quadro em paredes de drywall (gesso)?

Esta referência específica (134004) foi desenhada e otimizada pela Legrand com foco em paredes de alvenaria convencional (tijolo/bloco). Para instalações diretas em gesso acartonado/drywall, a fabricante possui variações na linha que já acompanham presilhas de gesso dedicadas de fábrica.

A porta pode ter seu sentido de abertura alterado?

Sim. A engenharia simétrica da linha Practibox S permite que a moldura frontal seja rotacionada durante a fixação final. Dessa forma, você pode escolher se a porta única irá se abrir para o lado esquerdo ou para o lado direito, adaptando-se à ergonomia do local.
