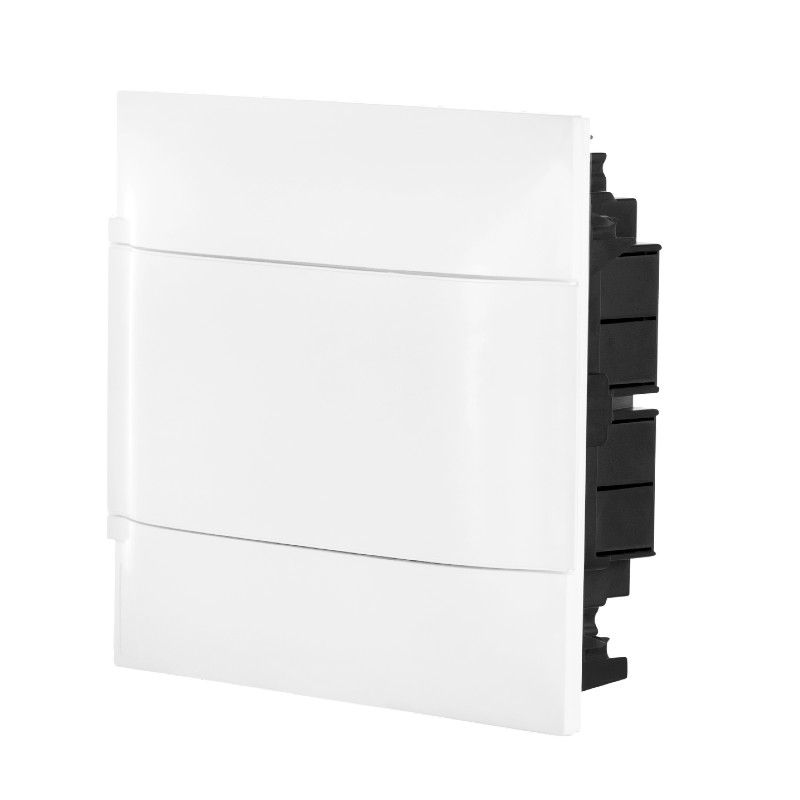

Quadro de Distribuicao 8 DIN Embutir Legrand

Quadro de Distribuicao 8 DIN Embutir Legrand com perfil compacto de encaixe e acabamento plano para pequenos projetos elétricos residenciais e comerciais. Conhecido tecnicamente no mercado como painel de embutir (referência de fábrica 134008 da linha Practibox S / ProtectBox), este quadro de luz ou caixa de disjuntor é a escolha ideal para quem precisa de uma centralização elétrica enxuta, mantendo toda a fiação oculta dentro da parede.

Capaz de acomodar até 8 disjuntores padrão DIN em uma única fileira, esta caixa de luz para 8 disjuntores alia discrição com o alto padrão de acabamento da fabricante. Sua porta branca lisa possui abertura de até 180° e se integra harmoniosamente à parede, eliminando parafusos ou rebites aparentes na face externa do ambiente.

Diferenciais de Engenharia e Performance

• Chassi Modular Removível: Mesmo sendo o modelo mais compacto de embutir, a estrutura interna de fixação dos trilhos DIN pode ser totalmente extraída da caixa plástica. Isso permite que o eletricista monte, interligue e faça o barramento de todos os disjuntores na bancada antes de travar o conjunto definitivo na parede.

• Segurança e Proteção Estrutural: Fabricado em composto termoplástico isolante de Classe II, mitiga riscos de choques por contatos indiretos. Oferece resistência contra impactos mecânicos severos (grau IK07) e excelente vedação contra poeira e detritos sólidos de obra superiores a 1 mm (grau IP40).

• Imunidade contra Amarelamento: A liga polimérica externa recebe aditivos químicos protetores contra a ação de raios UV, garantindo que a moldura e a porta mantenham o tom branco original (RAL 9003) ao longo dos anos.

• Ergonomia e Flexibilidade: A face frontal conta com uma alça integrada perfeitamente faceada e de fácil manuseio. Caso o projeto demande restrição de acesso por segurança (como em áreas de uso comum), a porta aceita a instalação opcional de fechadura com chave.

Geometria e Informações de Montagem (Texto Corrido)

O gabinete de embutir foi projetado para atuar em instalações internas de baixa tensão com capacidade para correntes nominais de até 63A, operando em total conformidade com as diretrizes da norma internacional IEC 61439-3. Para a preparação do nicho e planejamento da obra civil, o invólucro apresenta dimensões externas compactas de 215 mm de altura total, 256 mm de largura e uma profundidade de embutimento interna na parede de exatamente 72 mm (com uma profundidade total da peça de 98 mm, onde apenas 26 mm ficam projetados para fora da alvenaria).

Sua flexibilidade interna de 8 módulos padrão DIN aceita perfeitamente qualquer arranjo compacto de componentes de mercado, incluindo chaves gerais, disjuntores monopolares, bipolares ou tripolares, além de protetores de surto (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 8 DIN (Embutir)

Cenários de Uso Recomendados

Ideal como quadro de distribuição secundário para edículas, áreas de lazer residenciais, quiosques gourmet, apartamentos compactos do tipo estúdio, shafts técnicos e circuitos dedicados e isolados (como centrais de ar-condicionado de grande porte, sistemas de bombagem de piscina ou maquinários comerciais).

Dúvidas Frequentes (FAQ)

Qual a diferença desse modelo 134008 para o modelo 134028 da Legrand?

A principal diferença está na resistência térmica da caixa plástica traseira. O modelo 134028 suporta ensaios de fio incandescente de até 850°C sendo focado em gesso/drywall estruturado, enquanto este modelo tradicional (134008) suporta até 650°C na traseira, sendo a solução padrão e mais econômica para embutimento em paredes de alvenaria tradicional.

É possível inverter o sentido de abertura da porta após chumbar o quadro?

Sim. A moldura e a porta plástica branca são totalmente simétricas. Mesmo que o fundo de embutir já esteja fixado na parede, você pode remover a tampa frontal durante a montagem e invertê-la para que a porta abra para o lado esquerdo ou direito, adaptando-se perfeitamente aos móveis ou cantos de parede do ambiente.
