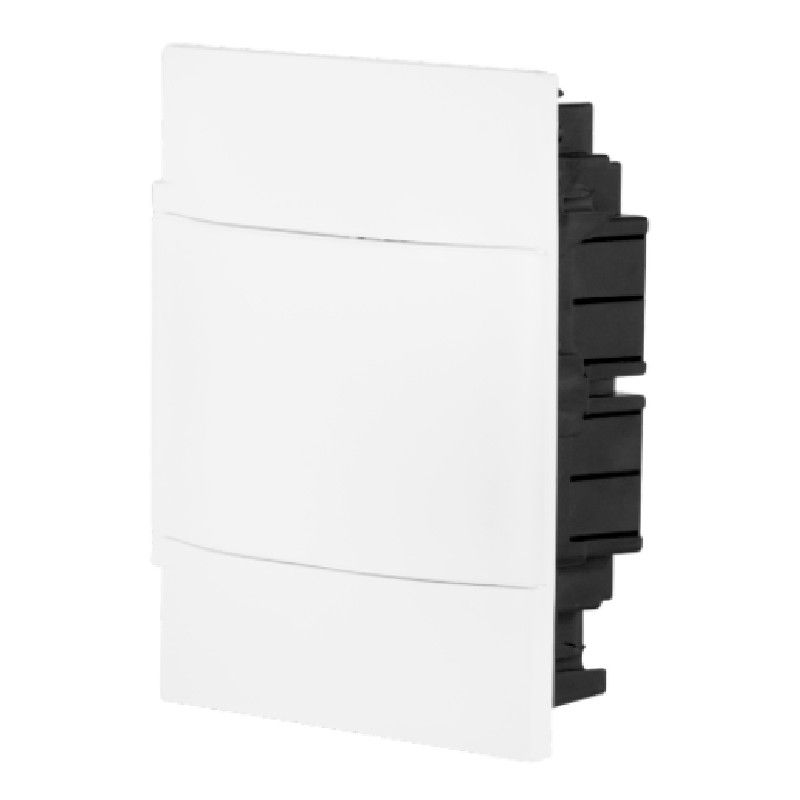

Quadro de Distribuicao 24 DIN Embutir Legrand
-
R$ 107,06
-
R$ 107,06
-
R$ 107,06
Quadro de Distribuicao 24 DIN Embutir Legrand com engenharia avançada para gerenciamento seguro de circuitos residenciais e comerciais. Também amplamente conhecido no mercado como quadro de luz ou caixa de disjuntor, este painel (referência interna 135002 da linha Practibox S / ProtectBox) oferece o tamanho compacto ideal para quem precisa organizar uma infraestrutura elétrica residencial de médio porte ou comercial sem comprometer a estética do ambiente.
Com espaço planejado para acomodar até 24 dispositivos padrão DIN (divididos de forma simétrica em 2 trilhos de 12 vagas), esta caixa de luz para 24 disjuntores foi desenhada para sumir na parede através de um sistema de embutir ultra-alinhado. Seu acabamento branco texturizado e design contemporâneo eliminam rebites ou parafusos visíveis na face externa.
Diferenciais de Engenharia e Performance
-
Construção Termoplástica de Alta Resistência: Blindagem estrutural em poliestireno com elevada proteção contra impactos mecânicos severos (certificação de grau IK07) e isolamento contra poeira e corpos sólidos (grau IP40).
-
Segurança Dupla ao Usuário: A conformidade com a Classe II de isolamento elétrico mitiga riscos de choques e garante uma operação totalmente protegida durante manutenções rotineiras.
-
Agilidade no Canteiro de Obras: O chassi modular interno desta caixa de disjuntor é totalmente extraível. Isso permite que o eletricista monte, interligue e faça o barramento de todos os disjuntores na bancada antes de encaixar a estrutura na parede de alvenaria ou gesso.
-
Imunidade contra Amarelamento: A liga polimérica externa recebe aditivos químicos que barram a ação dos raios UV, preservando o tom branco original (RAL 9003) por toda a vida útil do imóvel.
Geometria e Informações de Montagem
O gabinete é projetado para operar com total segurança em redes de baixa tensão com correntes de até 90A, tolerando condições rigorosas de serviço. Para o planejamento da obra civil, as dimensões totais da moldura externa do quadro de luz compreendem 465 mm de altura, 328 mm de largura e uma profundidade total de 100 mm (onde apenas 28 mm ficam projetados para fora da parede). Para o embutimento na alvenaria ou gesso (drywall), o recorte interno do nicho exige um vão livre de 435 mm de altura por 308 mm de largura, demandando uma profundidade de embutimento interna na parede de exatamente 72 mm.
Sua flexibilidade interna aceita perfeitamente qualquer arranjo de componentes DIN de mercado, incluindo chaves gerais, disjuntores tripolares, bipolares ou monopolares, além de protetores de surto (DPS) e interruptores diferenciais residenciais (IDR).
Tabela de Parâmetros Técnicos do Painel 24 DIN
| Característica de Engenharia | Detalhamento Técnico do Produto |
| Referência do Modelo | Código de fábrica 135002 (Gama Practibox S / ProtectBox) |
| Capacidade de Dispositivos | 24 Módulos Padrão DIN (Espaço para até 24 Disjuntores Monofásicos) |
| Nomes Populares de Busca | Caixa de Disjuntor, Quadro de Luz 24 Disjuntores, Caixa de Luz Embutir |
| Limite de Corrente Nominal | Até 90A em Redes de Baixa Tensão |
| Grau de Isolamento Elétrico | Classe II (Mitigação de riscos de choques por contatos indiretos) |
| Estanqueidade Mecânica (IP) | IP40 (Bloqueio contra poeira e partículas superiores a 1mm) |
| Resistência a Impactos (IK) | IK07 (Suporta impactos mecânicos externos de até 2 Joules) |
| Dimensões Externas Totais | 465 mm (Altura) x 328 mm (Largura) x 100 mm (Profundidade Total) |
| Vão Livre para Recorte (Nicho) | 435 mm (Altura) x 308 mm (Largura) x 72 mm (Profundidade Mínima) |
| Padrão Cromático da Face | Branco Brilhante Uniforme (Referência Normativa RAL 9003) |
| Resistência ao Fio Incandescente | $650^\circ\text{C}$ para a caixa traseira e $750^\circ\text{C}$ para a seção frontal |
Cenários de Uso Recomendados
Ideal para a centralização da rede elétrica de apartamentos compactos, residências de médio porte, salas comerciais individuais, escritórios de advocacia ou contabilidade e pequenos estabelecimentos que demandam circuitos bem distribuídos e independentes para iluminação, tomadas comuns e aparelhos de ar-condicionado.
Dúvidas Frequentes (FAQ)
Consigo instalar esse quadro em paredes de drywall?
Sim. Embora seja otimizado para alvenaria tradicional, o design inteligente do rebaixo do chassi permite uma excelente fixação em estruturas de gesso acartonado, bastando utilizar os grampos ou garras de fixação apropriados para gesso (adquiridos separadamente ou inclusos dependendo da variação do kit).
