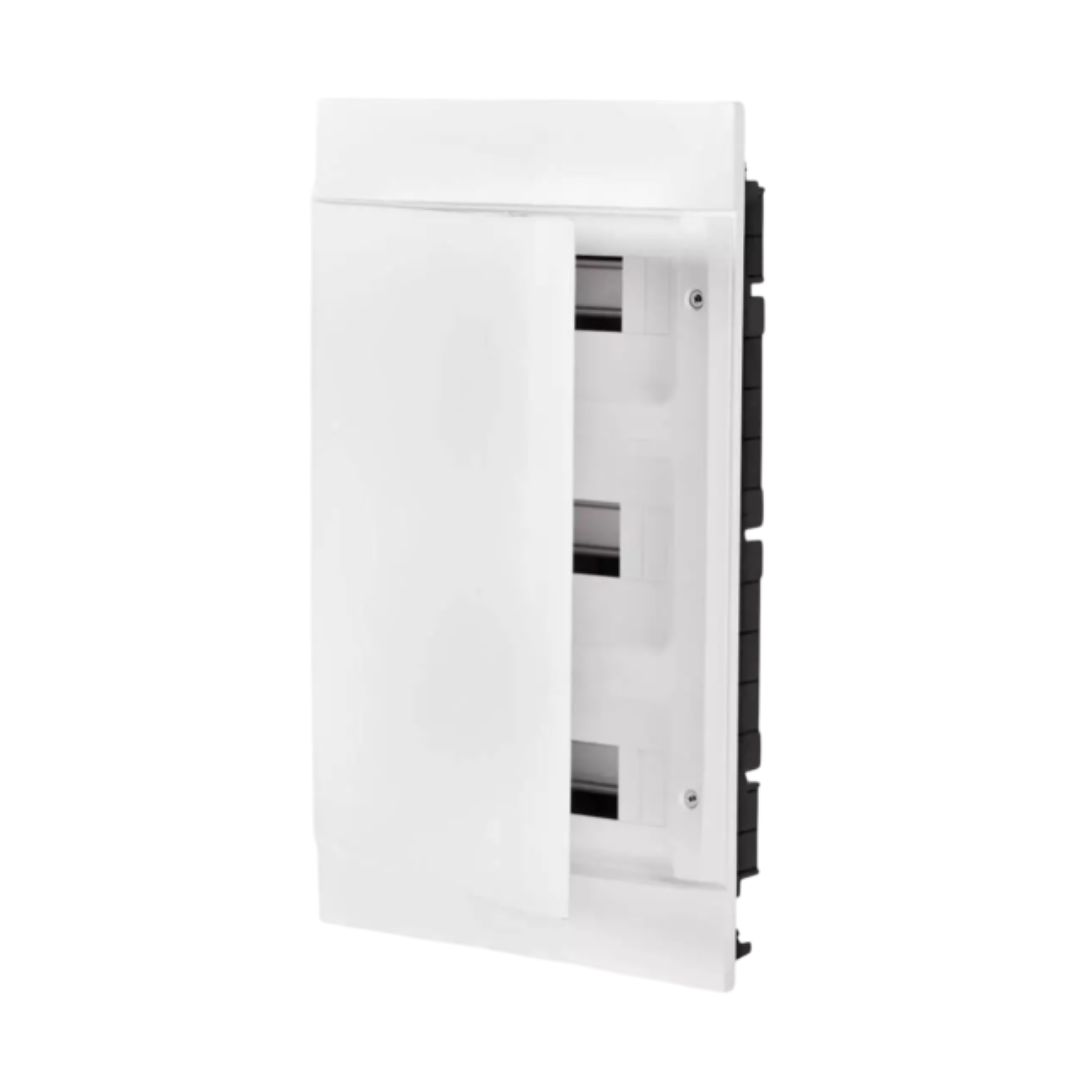

Quadro de Distribuição 36 DIN Embutir Legrand

Quadro de Distribuicao 36 DIN Embutir Legrand com engenharia avançada para gerenciamento seguro de circuitos residenciais e comerciais. Também amplamente conhecido no mercado como quadro de luz ou caixa de disjuntor, este painel (referência interna 135023 da linha Practibox S / ProtectBox) oferece o tamanho intermediário ideal para quem precisa organizar uma infraestrutura elétrica robusta sem comprometer a estética do ambiente.

Com espaço planejado para acomodar até 36 dispositivos padrão DIN (divididos de forma simétrica em 3 trilhos de 12 vagas), esta caixa de luz para 36 disjuntores foi desenhada para sumir na parede através de um sistema de embutir ultra-alinhado, sendo perfeitamente indicada para montagem em paredes de alvenaria ou gesso acartonado (drywall). Seu acabamento branco texturizado e design contemporâneo eliminam rebites ou parafusos visíveis na face externa.

Diferenciais de Engenharia e Performance

• Construção Termoplástica de Alta Resistência: Blindagem estrutural em poliestireno com elevada proteção contra impactos mecânicos severos (certificação de grau IK07) e isolamento contra poeira e corpos sólidos (grau IP40).

• Segurança Dupla ao Usuário: A conformidade com a Classe II de isolamento elétrico mitiga riscos de choques e garante uma operação totalmente protegida durante manutenções rotineiras.

• Agilidade no Canteiro de Obras: O chassi modular interno desta caixa de disjuntor é totalmente extraível. Isso permite que o eletricista monte, interligue e faça o barramento de todos os disjuntores na bancada antes de encaixar a estrutura na parede de alvenaria ou gesso.

• Imunidade contra Amarelamento: A liga polimérica externa recebe aditivos químicos que barram a ação dos raios UV, preservando o tom branco original (RAL 9003) por toda a vida útil do imóvel.

Geometria e Informações de Montagem

O gabinete é projetado para operar com total segurança em redes de baixa tensão com correntes de até 90A, tolerando condições rigorosas de serviço. Para o planejamento da obra civil, as dimensões totais da moldura externa do quadro de luz compreendem 615 mm de altura, 328 mm de largura e uma profundidade total de 100 mm (onde apenas 28 mm ficam projetados para fora da parede). Para o embutimento na alvenaria ou gesso (drywall), o recorte interno do nicho exige um vão livre de 585 mm de altura por 308 mm de largura, demandando uma profundidade de embutimento interna na parede de exatamente 72 mm.

Sua flexibilidade interna aceita perfeitamente qualquer arranjo de componentes DIN de mercado, incluindo chaves gerais, disjuntores tripolares, bipolares ou monopolares, além de protetores de surto (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 36 DIN

Cenários de Uso Recomendados

Ideal para a centralização da rede elétrica de casas e apartamentos de médio a alto padrão, escritórios corporativos integrados, consultórios médicos e estabelecimentos comerciais que demandam uma distribuição organizada para circuitos individuais de iluminação, tomadas de uso geral, ar-condicionado e equipamentos dedicados.

Dúvidas Frequentes (FAQ)

Este modelo já vem com o kit para montagem em gesso/drywall?

Sim. Esta referência específica (135023) já é fornecida com os acessórios de fixação dedicados para montagem em paredes de gesso cartonado (drywall), além de ser perfeitamente compatível com alvenaria tradicional.

A porta do quadro abre para qual dos lados?

As dobradiças são reversíveis. Isso significa que você ou o instalador podem inverter o sentido de abertura da porta (para a esquerda ou para a direita) durante a montagem, adaptando o quadro ao fluxo de passagem do corredor ou da parede escolhida.
