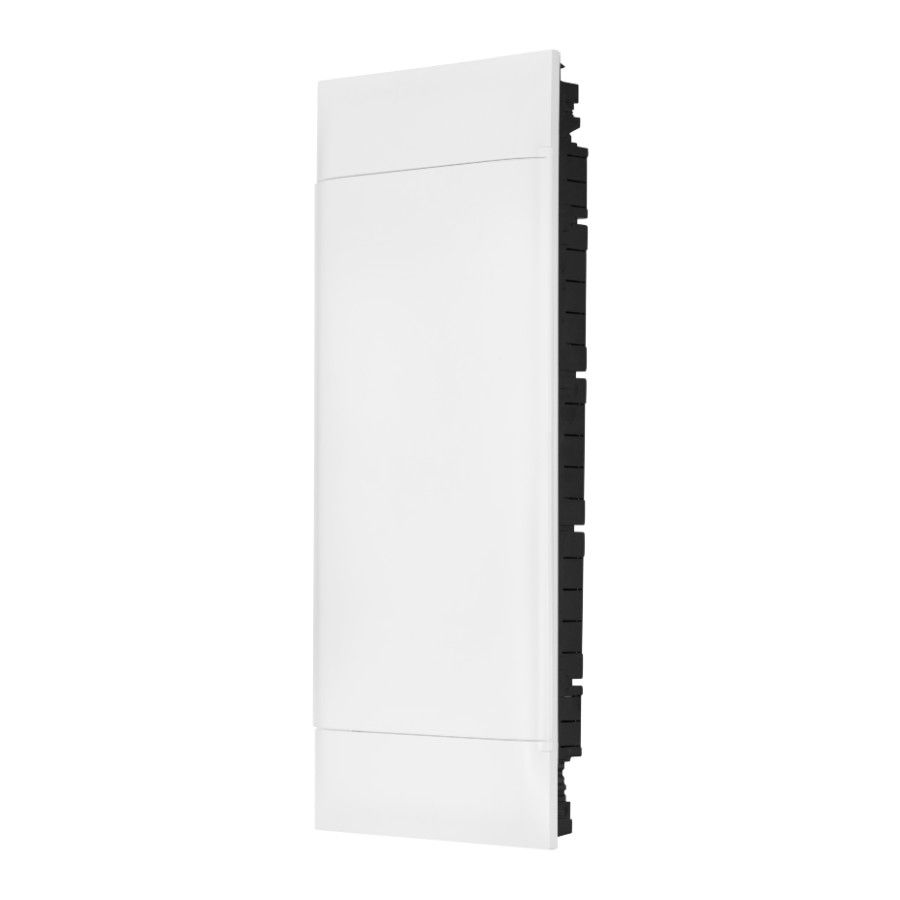

Quadro de Distribuição 48 DIN Embutir Legrand

Quadro de Distribuicao 48 DIN Embutir Legrand com engenharia avançada para gerenciamento seguro de circuitos residenciais e comerciais. Também amplamente conhecido no mercado como quadro de luz ou caixa de disjuntor, esta central de distribuição (referência interna 135004 da linha Practibox S) oferece a robustez necessária para quem precisa organizar uma infraestrutura elétrica de alta capacidade sem comprometer a estética do ambiente.

Com espaço planejado para acomodar até 48 dispositivos padrão DIN (divididos de forma simétrica em 4 trilhos de 12 vagas), esta caixa de luz para 48 disjuntores foi desenhada para sumir na parede através de um sistema de embutir ultra-alinhado. Seu acabamento branco texturizado e design contemporâneo eliminam rebites ou parafusos visíveis na face externa.

Diferenciais de Engenharia e Performance

• Construção Termoplástica de Alta Resistência: Blindagem estrutural em poliestireno com elevada proteção contra impactos mecânicos severos (certificação de grau IK07) e isolamento contra poeira e corpos sólidos (grau IP40).

• Segurança Dupla ao Usuário: A conformidade com a Classe II de isolamento elétrico mitiga riscos de choques e garante uma operação totalmente protegida durante manutenções rotineiras.

• Agilidade no Canteiro de Obras: O chassi modular interno desta caixa de disjuntor é totalmente extraível. Isso permite que o eletricista monte, interligue e faça o barramento de todos os disjuntores na bancada antes de encaixar a estrutura na parede de alvenaria ou gesso.

• Imunidade contra Amarelamento: A liga polimérica externa recebe aditivos químicos que barram a ação dos raios UV, preservando o tom branco original (RAL 9003) por toda a vida útil do imóvel.

Geometria e Informações de Montagem (Texto Corrido)

O gabinete é projetado para operar com total segurança em redes de baixa tensão com correntes de até 90A, tolerando condições rigorosas de serviço. Para o planejamento da obra civil, as dimensões totais da moldura externa do quadro de luz compreendem 765 mm de altura, 328 mm de largura e uma profundidade total de 100 mm (onde apenas 28 mm ficam projetados para fora da parede). Para o embutimento na alvenaria ou drywall, o recorte interno do nicho exige um vão livre de 735 mm de altura por 308 mm de largura, demandando uma profundidade de embutimento interna na parede de exatamente 72 mm.

Sua flexibilidade interna aceita perfeitamente qualquer arranjo de componentes DIN de mercado, incluindo chaves gerais, disjuntores tripolares, bipolares ou monopolares, além de protetores de surto (DPS) e interruptores diferenciais residenciais (IDR).

Tabela de Parâmetros Técnicos do Painel 48 DIN

Cenários de Uso Recomendados

Recomendado para a centralização da rede elétrica de apartamentos de alto padrão, residências integradas, andares corporativos, clínicas médicas e pequenas indústrias que demandam um elevado fracionamento de circuitos (separando adequadamente iluminação, tomadas de uso geral, aparelhos de ar-condicionado e sistemas de bombagem).

Dúvidas Frequentes (FAQ)

Consigo instalar esse quadro em paredes de drywall?

Sim. Embora seja otimizado para alvenaria tradicional, o design inteligente do rebaixo do chassi permite uma excelente fixação em estruturas de gesso acartonado, bastando utilizar os grampos ou parafusos apropriados para esse tipo de divisória.

A porta do quadro abre para qual dos lados?

As dobradiças são reversíveis. Isso significa que você ou o instalador podem inverter o sentido de abertura da porta (para a esquerda ou para a direita) durante a montagem, adaptando o quadro ao fluxo de passagem do corredor ou da parede escolhida.
